E-GX
| - 특징1 | : | 자체 CAD 기능(도형 설계 및 편집) |
|---|---|---|
| - 특징2 | : | DXF 로딩, 디스펜서 전용 모션 코드 자동 생성 |
| - 특징3 | : | 실시간 디스플레이, HMI 기능 지원 |
| - 특징4 | : | 그리기만 하면 모션이 자동으로... |

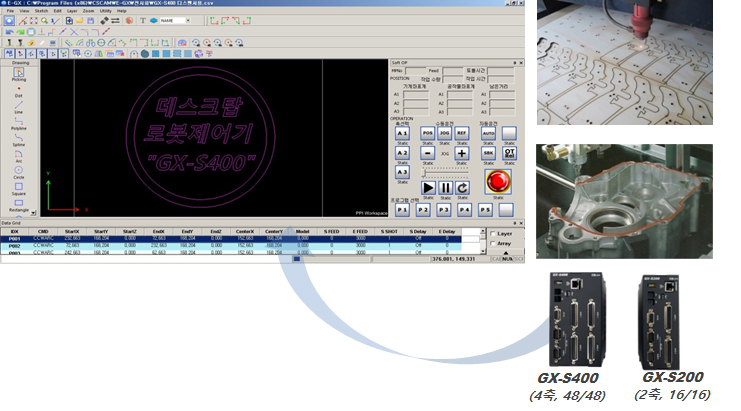

2D CAD 기반의 HMI
E-GX는 GX-Series를 CAD 데이터로 손쉽게 운용할 수 있게 해주는 소프트웨어입니다.
1. 적용 분야 및 사례
2. 사양 및 특징
- 자체 CAD 기능(도형 설계
및 편집) 탑재
- DXF파일
로딩 후 모션 코드 자동 생성
- G 코드
환경의 NC 데이터
변환 기능
- 실시간
위치 디스플레이 기능
- 마우스
드래그를 통한 좌표(위치)변경
- 디스펜서
로봇 장비 활용 (Start/End Shot, S/E Time, S/E Feed 등)
- GX(제어기)의 통신
연결 후 데이터 전송
- HMI 실행으로
로봇 동작 제어 가능
- CAD 화면을
GX의 HMI로
사용가능
- 단순
경로는 티칭에
의하여 생성하고, 복잡한
연속 경로는 CAD 파일로
부터 경로 생성하여 보다 정확한 모션을
가능
- 간편한 USB (Ethernet, RS-232 가능) 통신
- 꺾이는
코너에 자동 R 삽입 기능
- 무정지 IO 기능 (응용 : 이송중 레이저 on/off 등)
- 경로
데이터 Excel 파일
입출력 기능
- DXF 입출력기능
- 실시간
경로 디스플레이
