GX-Series
| - 특징 1 | : | 쉬운 생산 자동화!! TURBO GX & 단축제어기 |
|---|---|---|
| - 특징 2 | : | 자동화 설비에 사용되는 모션제어기, 로봇제어기, 단축제어기, 티칭 펜던트로 모든 영역의 자동화를 커버 가능 |

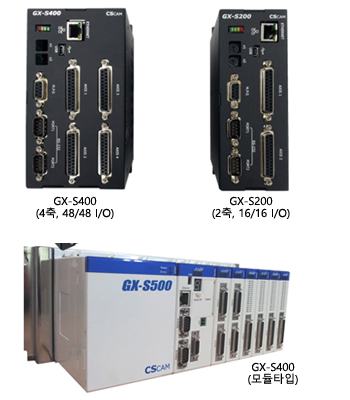

| - 특징 3 | : | 2축 단순 모션 제어기 GX-S200, 3축 스테이지 전용 모션제어기 GX-S400, 다축 다접점 복합 모션 제어기 GX-S500 |
| - 특징 4 | : | 강력한 PLC 명령어와 수려한 HMI 지원, Analog/Pulse 서보 지원, 터치 팬던트 |
| - 특징 5 | : | IO 접점 또는 Modbus 통신으로 1축 서보 제어가능 한 단축 제어기 (TURBO SDC) |
| - 특징 6 | : | 정밀 디스펜싱 지원 SW E-GX |
고정밀 모션 제어 기술과 고성능 시퀀스 제어 기술이 결합된 모듈타입의 PAC 제어기
1. GX-Series 특징
|
GX-Series - 고정밀 모션제어 기술 - 고성능
PLC(시퀀스제어) 기술 - Network 기반의 개방형 제어기 기술 - 최대
4계통제어
지원 - 모션명령어, G
code 동시
지원 - 위치, 직선, 원호, 헬리컬 보간
기능 - 위치제어, 속도제어, 동기제어 - Master-K, Melsec 통신
프로토콜 지원 - Ladder 방식의 프로그램 - Analog/Pulse Interface - USB, Ethernet, RS232C 통신 - GX-S500 12축(최대 120축),고속 I/O지원 |

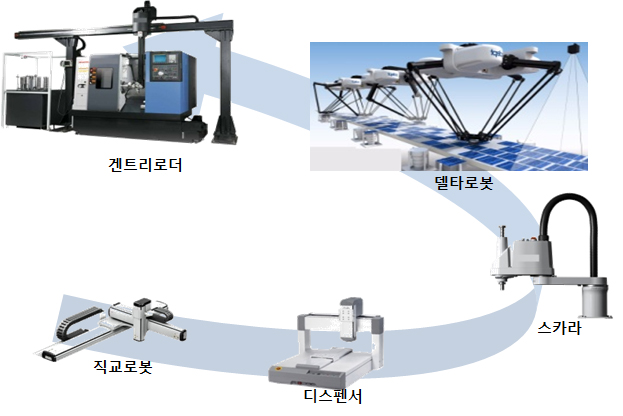

2. GX-Series 적용 분야

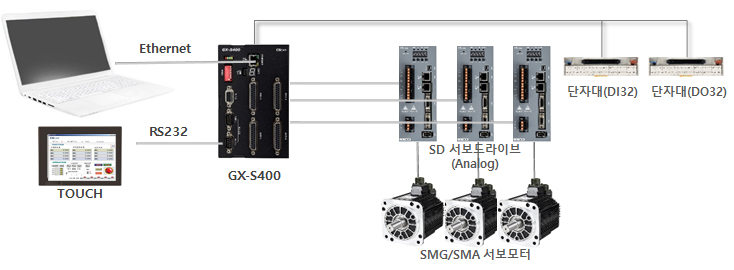

2. 시스템 구성 및 사양
프로그램 사양 |
제어 기능 |
GX-Builder - 쉬운 셋업 환경(GX-Builder 제공) - 고성능 PLC 기능, 풍부한 PLC명령어 지원 - 위치,속도,동기 제어, 아날로그/펄스 Interface - 서보 시스템과의 완벽한 호환 - 시스템 환경 설정 및 파라미터 설정 - 실시간 그래픽 표시
모션 프로그램 - 다양한 기능의 모션 명령어와 G Code 동시 지원 - 4개의 Motion Program의 동시 처리 가능(4채널) - 채널간 동기 가능 - 1 블록내 최대 12축 지령 가능 (MOV A1=100 A2=50 … A12=20;) - 시스템 레지스터와 내부변수 이용 프로그램 작성 - IF, FOR, WHILE, GOTO 등 다양한 제어 구문 지원 - 최대 4단계의 부 프로그램 호출기능 - 사용자 전용의 Macro 프로그램 지원 |
제어기능 - Analog/Pulse/Digital Servo Interface 가능 - 다축 동기제어 백래쉬 보정 기능 - 전자 캠 / 샤프트기능 (Electronic Cam / Electronic Shaft) - 비대칭 가감속, 보간전 가감속, 자동 전압옵셋 보정 - 위치 비교 및 위치 검출 기능 (Position Compare, Position Latch) - 위치 제어 (Position Control) - 속도 제어 (Speed Control) - JOG, HANDLE, REF, POS, VEL 운전 모두 지원 - SoftLimit, 이송제한기능 등 안전기능 제공 - Skip 기능, Teaching 기능 - Positioning, Linear, Circular, Helical Interpolation - 피드 포워드 제어(Feed-forward Control)기능
|
