HX-LITE Series
| - 특징 1 | : | 가장 많이 판매되는 국산 CNC, HX-LITE 입니다. |
|---|---|---|
| - 특징 2 | : | PCI 카드 타입의 경제형 CNC |
| - 특징 3 | : | 4축 전용(±10V, 16bit 분해능) |
| - 특징 4 | : | Windows 기반 HMI |
| - 사양 | : | Max. 4축 아날로그 서보 인터페이스, IO 입출력 고정 32/32 (or 40/28), MPG X1 |
| - 악세서리 | : | Extension 터미널, Extention 케이블 X2, 삼원 단자대 X2, IO케이블 X2, CNC SW(USB) |
가장 많이 판매되는 국산 CNC, TURBO HX-LITE 입니다

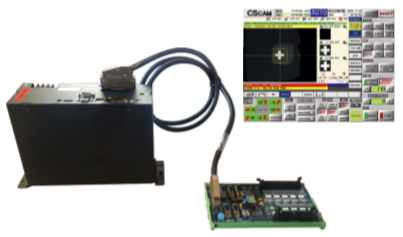

1. 하드웨어 구성
상용 PC 활용 LITE Card (PCI Type) | 전용 PC 용 LTE PC (일체형 Type) |
|
|
* 사용자 PC (PCI slot )와 모니터 사용가능 * 사용자 OS 설치 및 설정
|
* 산업용 CPU, VGA 출력(일반 LCD 모니터가능) * Touch Screen(USB, PS/2, Option) * RS-232/485, 2xSATA * GbE Ethernet 2 port 지원 |
2. NC Card
- PCI Interface (Win Xp, Win 7)
- 제어축수 : Max. 4축 전용 (Analog출력, ±10V, 16bit 분해능)
- 입출력 접점 : IO 40/32 (확장 불가)
- MPG x1 입력
- 스핀들 제어 : 1축 (Analog출력, ±10V, 16bit 분해능)
3. Software
- OS: Windows XP Pro/Embedded / Win7 지원
- HX-MC(밀링 조각기용), HX-TC(선반용), HX-CUT(절단기용), HX-EDM(방전기용) 지원
- 언어(한글/영어/일문어/중국어/독어) 지원
- Windows 기반 HMI : HMI Editor 로 사용자 전용 기능 및 화면 구성이 가능함
- PLC Editor 제공
- Feed forward/Look ahead 기능을 통한 고속/고정밀 이송기능 제공
- 마찰력. 백래쉬, 피치에러 보정을 통한 고정밀 제어 기능
- 3차원 그래픽 경로검사 및 실시간 가공경로 모니터링 기능
- 다축 서보 동기 제어 기능 (Gantry, Twin table 제어)
- 다양한 Program format 지원(G code, DWG, DXF)
- 최소설정 단위 0.001mm, 0.001deg, 0.0001inch
- 최대 12자리 지령가능 (±99999999.999)
