- 특징 1	:	최고성능, 최저가격의 CNC!! TURBO 800S 패키지 입니다.
- 특징 2	:	3축 밀링을 구성할 수 있는 CNC 시스템을 통째로 제공하며, 타의 추종을 불허하는 가격경쟁력과 쉬운 셋업.
- 특징 3	:	콤팩트하고 깜찍하고 수려한 CNC 본체와 키보드, 그리고, OP 판넬 제공하면서 최저가 CNC 시스템 구성.
- 특징 4	:	서보 용량의 업 앤 다운에 따라서 최저의 가격을 유지함
- 구성	:	800S 컨트롤러 1EA, 1.3KW 서보팩 3EA, EDIO 7246 보드 1EA

TOP

MDI 최고성능, 최저가격의 CNC를 원하십니까? TURBO 800S 패키지 입니다.

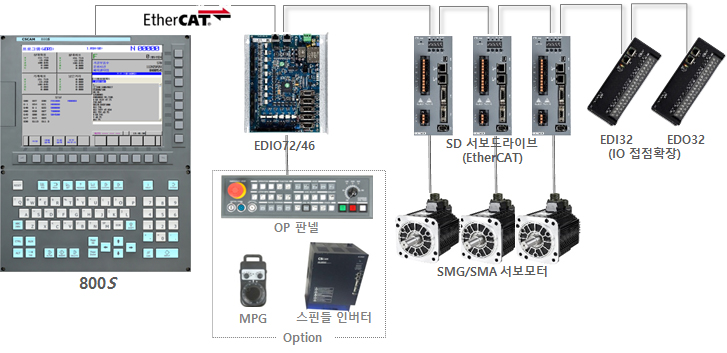

1. 800S 패키지 구성

MDI 일체형 All-in-one 타입의 고성능 실속형 CNC : 서보드라이브/모터(1kW) 3세트와 IO72/46, 그리고 800S CNC 패키지

2. 800S 패키지 특징

- EtherCAT 네트워크 채용

- Look ahead 선독블럭 기본 100블럭(Max. 1000 블록 )

- 고속가공 기능 기본제공(G10.3)

- 위치제어 주기 최소 0.5msec

- 공간절약형 콤팩트한 MDI와 키보드 유닛(세로형, 가로형)

- 원하는 모든 주변기기와 연결성 확보

Items	Specification
MDI unit	- 12.1’’ 1024 x 768 TFT-LCD (Touch Screen Option) - 기본 Fanuc style HMI 화면 제공 - USB 2 ports
NC unit	- 산업용 2.3 GHz CPU - 제어축수 : Max.32 , 동시제어 축수 : 9축(XYZ-ABC-UVW) - 최대점수 : IO 1024/1024 (32접점 단위로 확장), OP용 DEIO7246 - RS-232/485, 2xSATA II - GbE Ethernet 2 port 지원
SW	- OS: Windows XP Pro/Embedded/Win7 지원 - HX-MC(밀링 조각기용), HX-TC(선반용), HX-CUT(절단기용), HX-EDM(방전기용) 지원 - 언어(한글/영어/일문어/중국어/독어) 지원 - Windows 기반 HMI : HMI Editor 로 사용자 전용 기능 및 화면 구성이 가능(Option) - Feed forward/Look ahead 기능을 통한 고속/고정밀 이송기능 제공 - 마찰력. 백래쉬, 피치에러 보정을 통한 고정밀 제어 기능 - 3차원 그래픽 경로검사 및 실시간 가공경로 모니터링 기능 - 다축 서보 동기 제어 기능 (Gantry, Twin table 제어) - 다양한 Program format 지원(G code, DWG, DXF) - 최소설정 단위 0.001mm, 0.001deg, 0.0001inch - 최대 12자리 지령가능 (±99999999.999)
Option	- PWM 출력 4채널(방전가공기, 레이저절단기 등) - AD 4 채널 (12bit, 각종 센서입력 가능) - 고속 Input 접점 4채널(고속 skip기능, 측정기 대응) - 계통제어 지원 (2/4/6 채널 지원) - Sine파 엔코더용 체배기 (Max. 400 체배) - Dual encoder feedback 기능 (옵션) - 절대치 엔코더 인터페이스(Yaskawa ΣV 드라이브)
