HX2.0 Series
| - 디스플레이 | : | 12.1인치 LED 디스플레이(1024x768) |
|---|---|---|
| - 제어축수 | : | Max.32 |
| - 통신 | : | EtherCAT 서보통신 |
| - OS | : | OS: Windows 2000/XP/XP embedded 지원 |
| - 지원 | : | HX-MC(밀링 조각기용), HX-TC(선반용), HX-CUT(절단기용), HX-EDM(방전기용) 지원 |
| - 언어 | : | 언어(한글/영어/일문어/중국어/독어) 지원 |
머시닝 센터 / 터닝센터 / 절단기에 최적화된 제어기 HX-2.0

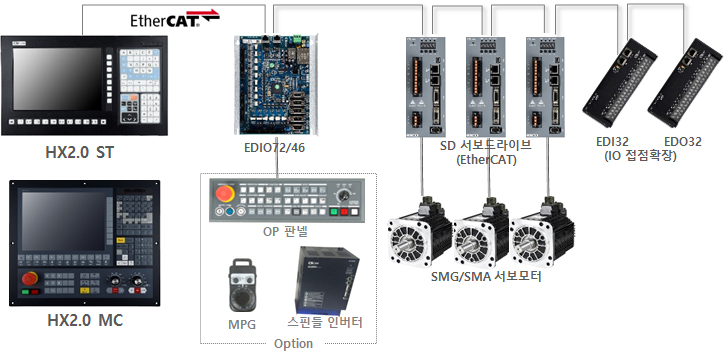

1. HX2.0 구성
- HX2.0은 밀링, 선삭, 연삭, 태핑가공이 포함된 고정밀 자동화 장비에 최적화된 CNC 시스템입니다.
- HX2.0 ST/MC 등의 MDI구성으로 사용자의 요구사항을 즉각적으로 충족할 수 있습니다.
2. SOFTWARE 사양 (800S, 900A, HX-Lite 공통)
- OS : WINDOWS XP Embedded, Windows 7 Embedded(옵션)
- 언어 : 한글,영어, 중국어, 일어 지원
- 고객의 응용프로그램을 개발하기 위한 모션 API
라이브러리를 제공함.
- 밀링 조각기용(MC), 선반용(TC), 절단기용(CUT)
- WINDOWS기반 HMI : FANUC 스타일 CNC 화면(Option), 편리한 바로가기 버튼

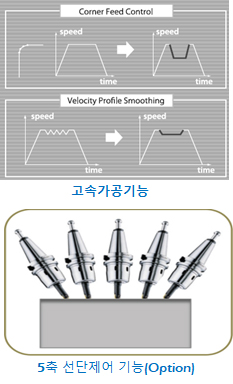

- FEED FORWARD / LOOK AHEAD 기능을 통한 고속가공기능
- 5축 고속가공기능, 5축 선단제어(옵션)
- 마찰력, 백래쉬, 피치에러보정을 통한 고정밀 제어기능
- 3차원 그래픽 경로검사 및 실시간 가공경로 모니터링 기능
- 다축 서보 동기제어 기능
- 다양한 PROGRAM FORMAT지원(G코드, DWG, DXF)
- 최소설정단위 0.001mm, 0.001deg, 0.0001inch
- 최대 12자리 지령 가능(±99999999.999)
3. HX2.0 특징
- HMI Editor 제공하여 사용자 화면 작화 가능
- MDI : ST 타입(기본형), MC
타입(기본 OP 포함)
- OP 판넬과 MPG
연결용 전용 IO 모듈(EDIO 72/46)
- 전면
USB 2 포트
- 터치 스크린 (옵션)
- 기본 장착 키보드
- EtherCAT 통신 지원
- Analog 서보 연결 가능
4. HX2.0 특화기능 (800S와 공통사항)
- 산업용 서보 통신 EtherCAT 채용 - Look ahead 선독블럭 기본 100 블럭(Max.1000 블록 ) - 고속가공 기능 기본제공(G10.3) - 위치제어 주기 최소 0.5msec - 원하는 타입의 MDI 선택가능 - 원하는 모든 주변기기와 연결성 확보 - TWIN TABLE 기능으로 가공시간 단축 - 비전 얼라인 기능(GiB Ethernet CCD 카메라 연결) - 다계통 제어기능 지원 - 리지드 태핑 기능(Max. 5000rpm, M0.1~16) - 5축 선단속도 일정제어, 5축 선단제어기능 |
|

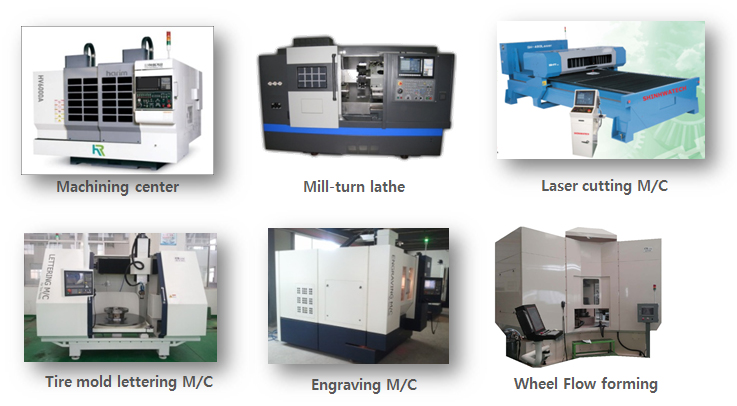

5. HX2.0 적용분야
5. HX2.0 적용 동영상
